ESKY LAMA 原厂模拟线改USB供电,不用电池玩模拟器!




1、准备材料:

S端子接头和4芯线,本来是想买成品的S端子线的,结果线太粗了不太合适,而且一般比较短,还是自己动手买材料。
线是4芯的电话线,够长,而且质量也不错,用键盘鼠标的线应该也可以的。

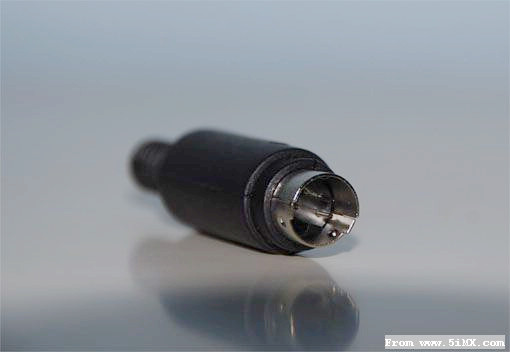

S端子接口:这个的做工很不错!3元一个。看看图:

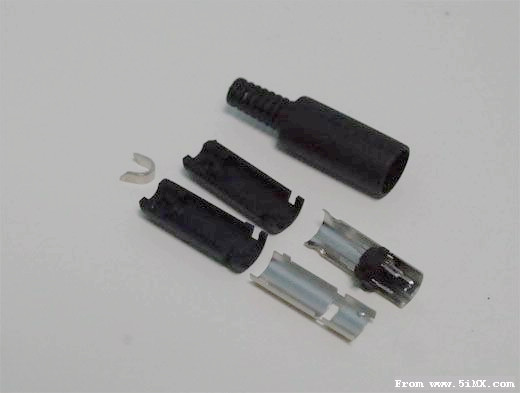

拆开看看:

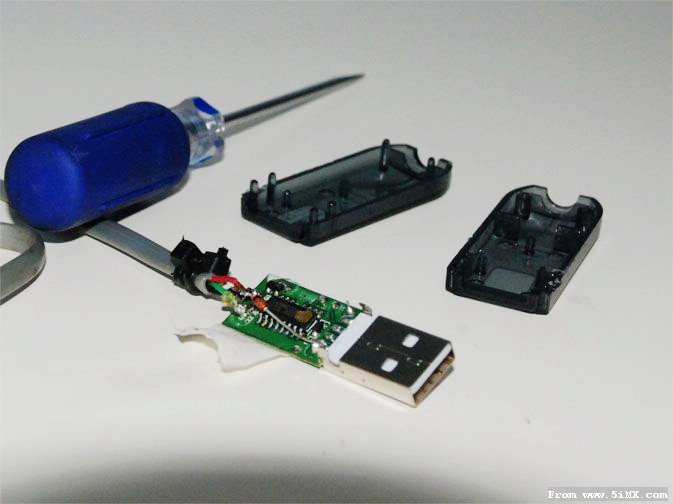

2、0404的USB模拟线太难拆了,好在是直接卡住的,没有用胶,暴力撬开就可以了。
看下做工,实在一般,USB接头连接太简陋了,鄙视下ESKY,其实加个USB供电也很简单,可是厂家不做。

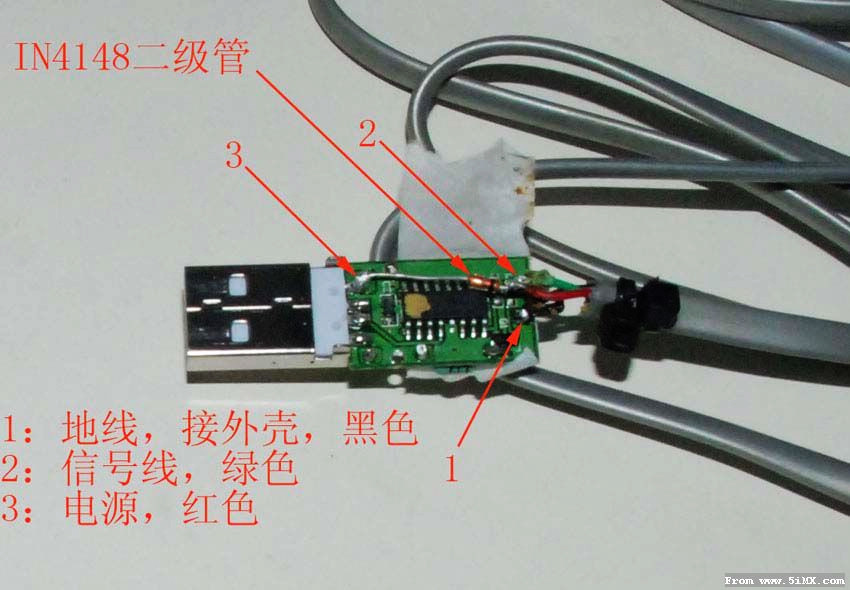

接好线,只用到3根线,我用了红、绿、黑线。
见下图:


换个角度看看:




3、焊S端子接口

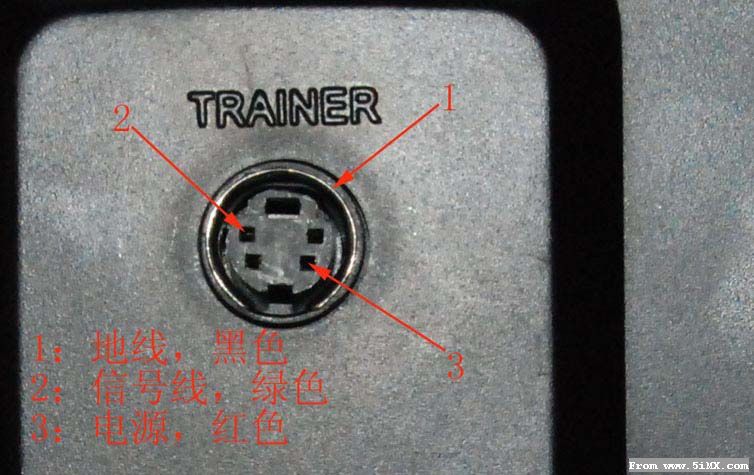

按下面的图焊线:

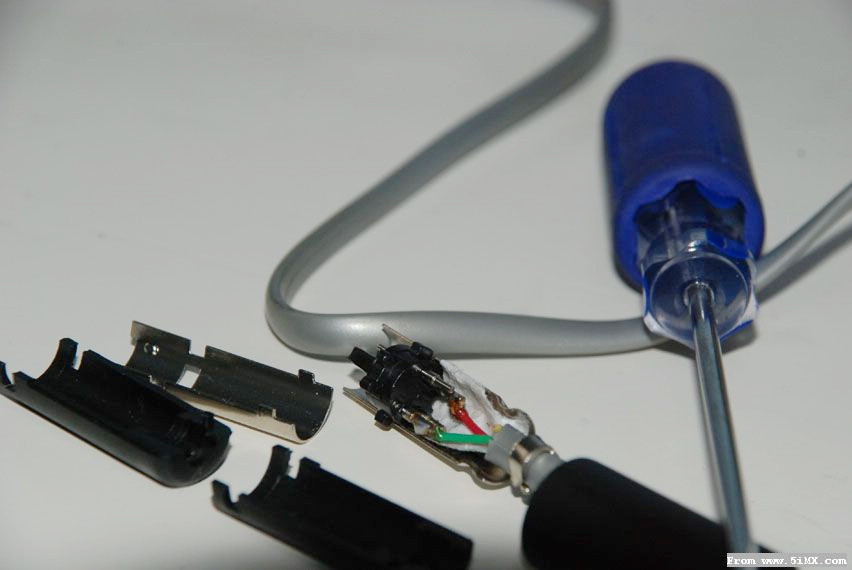

焊好的S端子接口:

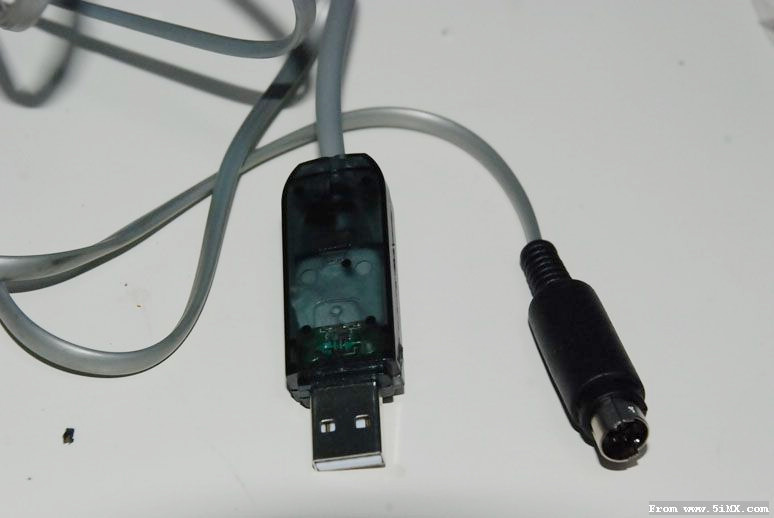

4、完工!看看改好的线:




转自5imx
